一种深压纹液压机的可调等高块，其特征在于：主要是由下锲块和上锲块组成，下锲块的锲面和上锲块的锲面互补首尾相连，且上锲块的下端面中部和下锲块的上端面中部通过滑槽相连接，下锲块的左端面安装带有螺母的螺杆与上锲块左端面螺纹孔连接，上锲块右端面安装螺栓并顶住下锲块右端面，同时上锲块的右端面安装带有螺母的螺杆与下锲块右端面螺纹孔连接，下锲块左端面安装螺栓并顶住上锲块右端面，通过调整下锲块的左端面安装带有螺母的螺杆，以及上锲块的右端面安装带有螺母的螺杆，可使上锲块的下断面中部和下锲块的上断面中部通过滑槽相对滑动，从而调节了调整块的高度，最后用本装置的两端带有螺母的螺杆上的螺母锁紧，并用两端的螺栓紧固，实现了本装置的高度调整。
本实用新型的目的是提供一种可在深压纹液压机的两模具之间安装进行限位，使得模具刃口顺利切断PVC皮革，又不致于过切损坏模具刃口，确保两模具之间的相对位置，从而在设备投资上降低成本的深压纹液压机的一种可调等高块。为实现上述目的，本实用新型所采用的技术方案为；一种深压纹液压机的可调等高块，其特点在于：主要是由下锲块和上锲块组成，下锲块的锲面和上锲块的锲面互补首尾相连，且上锲块的下端面中部和下锲块的上端面中部通过滑槽相连接，下锲块的左端面安装带有螺母的螺杆与上锲块左端面螺纹孔连接，上锲块右端面安装螺栓并顶住下锲块右端面，同时上锲块的右端面安装带有螺母的螺杆与下锲块右端面螺纹孔连接，下锲块左端面安装螺栓并顶住上锲块右端面，通过调整下锲块的左端面安装带有螺母的螺杆，以及上锲块的右端面安装带有螺母的螺杆，可使上锲块的下断面中部和下锲块的上断面中部通过滑槽相对滑动，从而调节了调整块的高度，最后用本装置的两端带有螺母的螺杆上的螺母锁紧，并用两端的螺栓紧固，实现了本装置的高度调整。本实用新型的优点：在深压纹液压机的两模具之间安装多个本装置进行限位和高度调整，使得模具刃口顺利切断PVC皮革，又不致于过切损坏模具刃口，确保两模具之间的相对位置，从而在设备投资上降低了成本。
图1为本实用新型的主视图半剖结构示意图
图2为本实用新型的主视图半剖A‑A截面结构示意图
一种深压纹液压机的可调等高块，如图1‑2所示，主要是由下锲块1和上锲块4组成，下锲块1的锲面和上锲块4的锲面互补首尾相连，且上锲块4的下端面中部和下锲块1的上端面中部通过滑槽相连接，下锲块1的左端面安装带有螺母的螺杆2与上锲块4左端面螺纹孔连接，上锲块4右端面安装螺栓5并顶住下锲块1右端面，同时上锲块1的右端面安装带有螺母的螺杆2与下锲块4右端面螺纹孔连接，下锲块4左端面安装螺栓5并顶住上锲块1右端面，通过调整下锲块1的左端面安装带有螺母的螺杆2，以及上锲块1的右端面安装带有螺母的螺杆2，可使上锲块4的下断面中部和下锲块1的上断面中部通过滑槽相对滑动，从而调节了调整块的高度，最后用本装置的两端带有螺母的螺杆2上的螺母锁紧，并用两端的螺栓5紧固，实现了本装置的高度调整。
本实用新型的有益效果：在深压纹液压机的两模具之间安装多个本装置进行限位和高度调整，使得模具刃口顺利切断PVC皮革，又不致于过切损坏模具刃口，确保两模具之间的相对位置，从而在设备投资上降低了成本。
上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和保护范围进行限定，在不脱离本实用新型设计构思的前提下，本领域中普通工程技术人员对本实用新型的技术方案作出的各种变型和改进，均应落入本实用新型的保护范围。

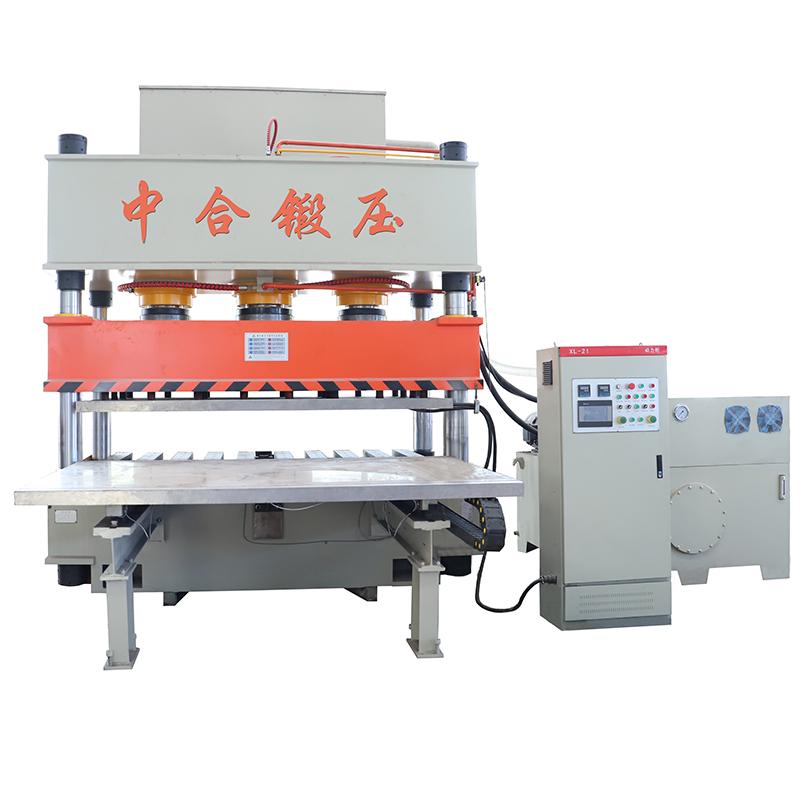

深压纹液压机设备：http://www.tzzhmc.com/index.php?m=home&c=View&a=index&aid=262&lang=cn&admin_id=1
