不锈钢封头拉伸成型液压机_2500吨封头拉伸油压机

时间:2022-08-17 16:40   作者:admin 点击:

封头是厚板成形的典型工件。厚板成形,一般是指板材厚度在6mm以上的大型零件的冲压成形工作,工件材料可为碳素钢、合金钢、不锈钢以及非铁金属。如下图所示:

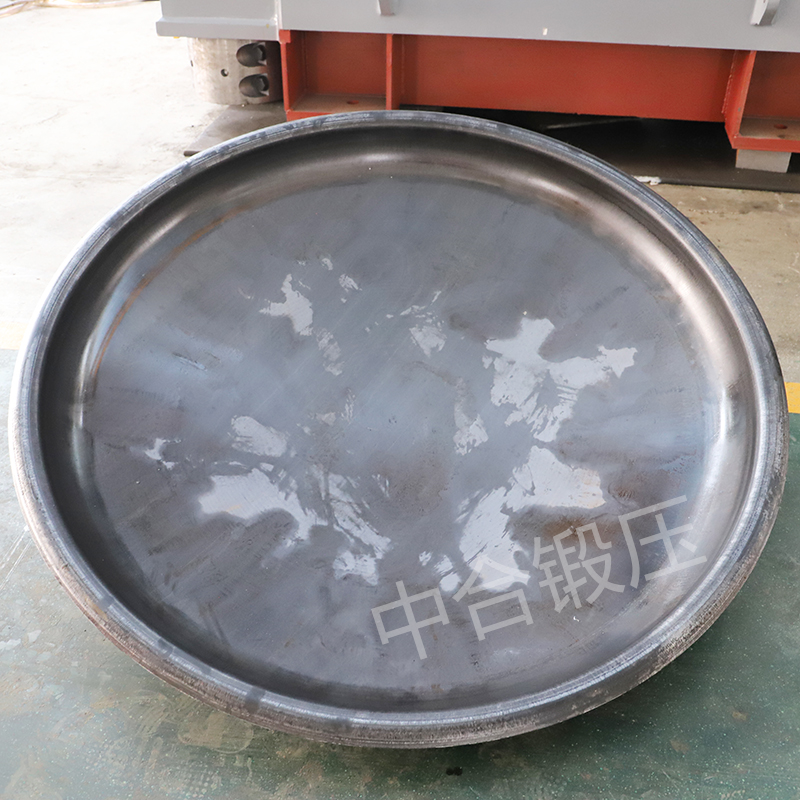

不锈钢封头

压制封头的设备有旋压机和液压机,下面着重介绍下2000吨封头拉伸液压机,如下图所示:

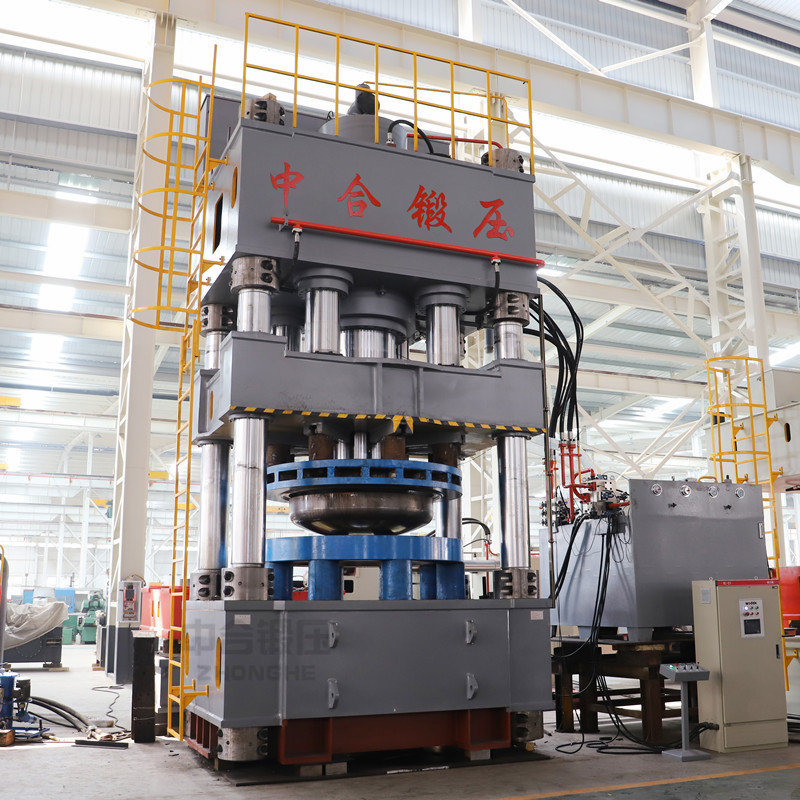

封头液压机

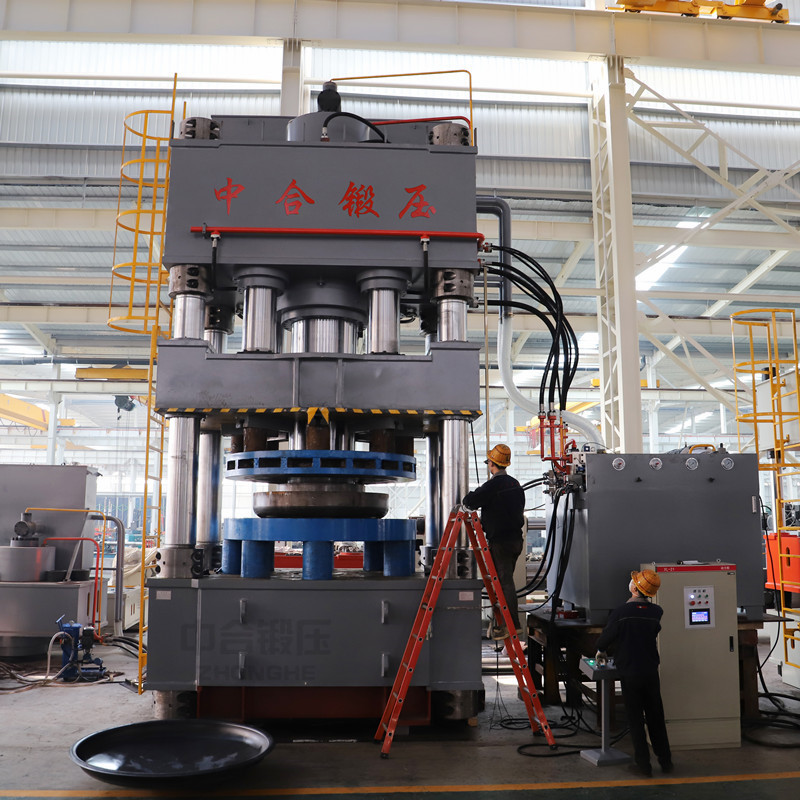

封头生产设备

2500吨封头拉伸液压机是有机身、液压系统、电控系统组成,详细介绍如下:

一、主机身

封头拉伸成型液压机的机身部分采用三梁四柱液压机结构,利用3D建模和计算机有限元分析技术设计。主油缸和四个(或者六个.八个)压边缸均安装在上横梁,主油缸为拉伸缸,通过滑梁上预留的通孔,并连接活塞头;压边缸与滑梁相连,通过滑梁带动环形压边模具产生压边力。因此也被业内称为非抵消式封头拉伸机。

封头拉伸成型液压机,拉伸力和压边力在0~25MPa范围内可根据工艺要求进行调节,拉伸力可随压边力进行柔性浮动,使封头成型效果更加符合生产要求:厚薄均匀,几何尺寸标准,圆度误差在±0.1mm以内,表面光洁,不起皱.…

二、液压系统

封头拉伸成型液压机的液压系统采用二通插装阀集成控制,结构紧凑,安装维修方便,且动灵敏可靠,传动率高,密封性好;液压控制采用比例控制,压力输出精度高,拉伸过程稳定,噪音低。

三、电控系统

封头拉伸成型液压机的电控系统采用伺服+PLC控制,配备日本欧姆龙工业触屏式显示器,可以触屏读取和设定各项参数,并与高精度压力传感器和位移传感器相联,能够实现手动和半自动两种操作模式,全面考虑到各种生产工艺环节要素,实现生产效率和人性化双赢。

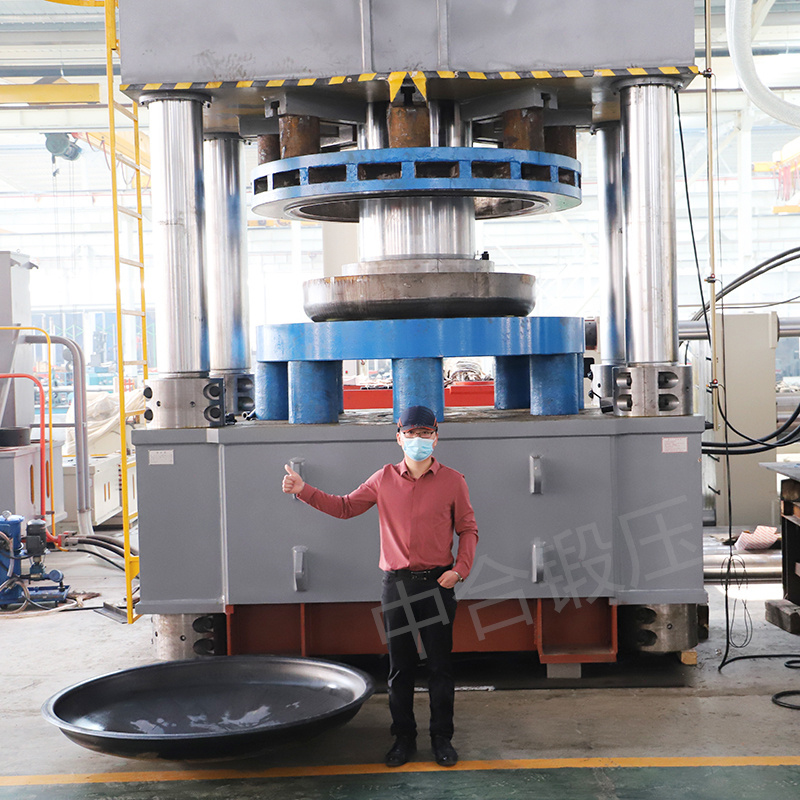

不锈钢封头拉伸成型液压机_2500吨封头拉伸油压机(图3)


不锈钢封头拉伸成型液压机_2500吨封头拉伸油压机属于冷压拉伸机的特点:

1、可做到压边力:拉伸力=1:1的要求。扩大机器的使用范围。设有压边梁和拉伸梁,利用拉伸力随压边力浮动的柔性控制,达到控制厚板冷拉伸的延伸曲线。

2、快速换模装置,压边模锁紧装置,可提高换模效率操,降低模具的成本,简化压边模工艺。

3、自动送料装置,可提高封头的制造效率,封头的成品率。

4、带有内顶缸顶出后旋转功能,可以满足封头在加工过程中涂油工艺,并备有外顶缸扩大了压机脱模功能。
