400吨四柱液压机,型号YQ32-400T,是一款三梁四柱液压机,压力为400T,主要适用于金属制品的成型,如金属冷压成型等。根据生产要求,可调整为手动和全自动控制,还可以根据客户需求进行定制,如选配光栅保护、散热装置、PLC控制系统等,以满足不同生产场景的需求。
本机是客户定制的冲压金属板材成型专用液压机,工作台有效面积800x800mm,最大开口高度700mm,滑块行程500mm,用于冲压滚装船绑扎碗,一种固定滚装船车库甲板上车辆进行绑扎和系固的绑扎固定装置。400吨三梁四柱液压机机身采用三梁四柱式设计,即上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架。这种设计不仅保证了机器的整体稳定性,而且机架的精度可以通过调节螺母进行调整,从而确保了良好的强度、刚度和精度保持性。
400吨三梁四柱液压机车间展示:

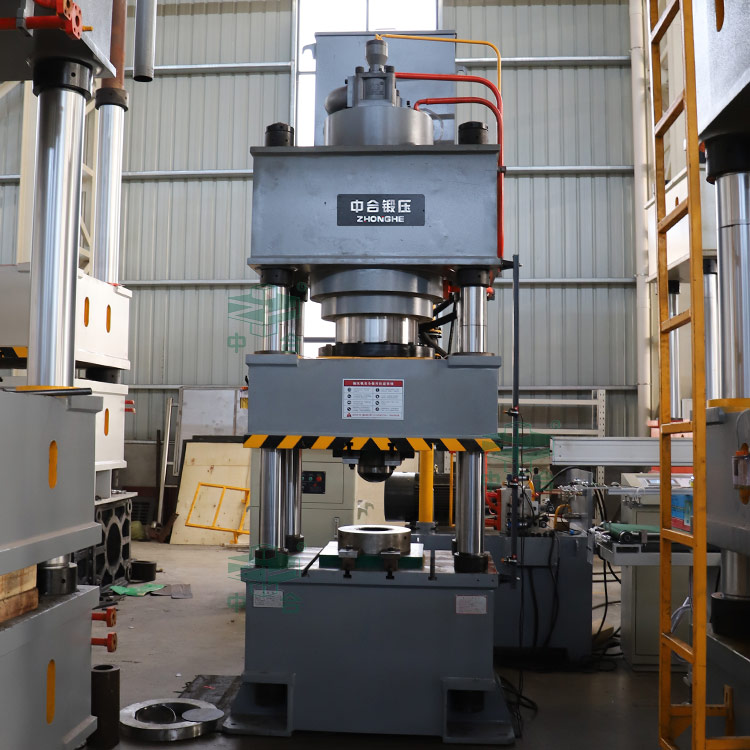

400吨三梁四柱液压机车间实物

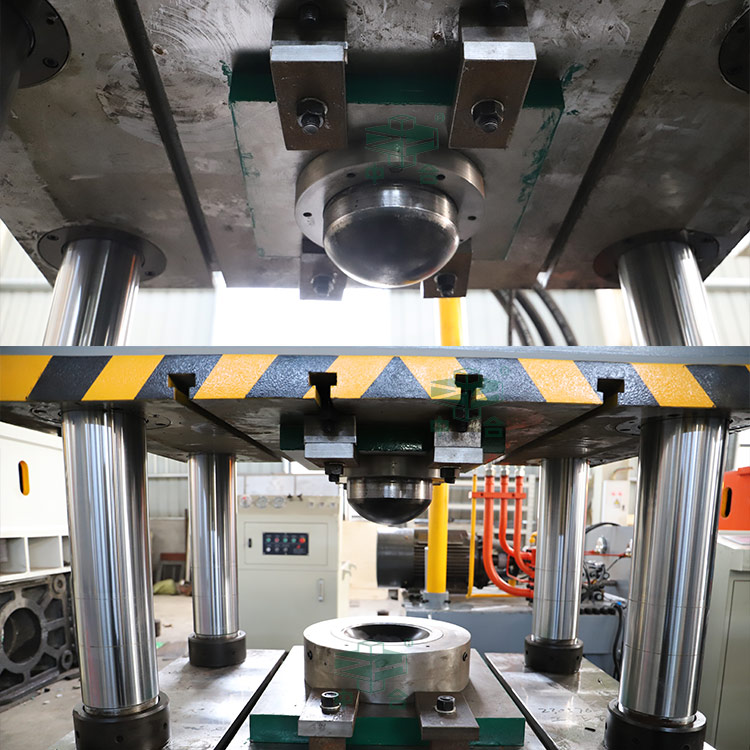

400吨四柱液压机冲压绑扎碗成型

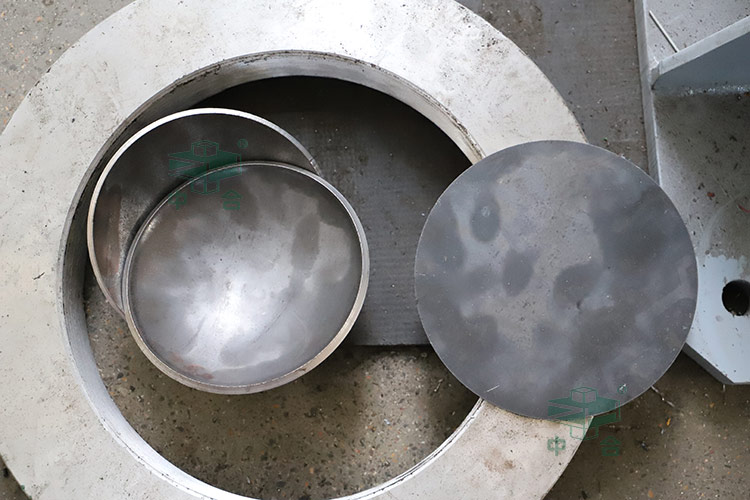

绑扎碗
400吨三梁四柱液压机通常采用独立的电气控制系统,实现了工作可靠、动作准确以及维修方便。它具备调整、手动和半自动等多种操作方式,用户可以根据实际需求灵活选择。同时,该液压机还配备了操作面板,用户可以通过面板选择定程、定压等成型工艺,并具备保压延时等功能。本机还可搭配自动上下料装置,较大提高生产效率。

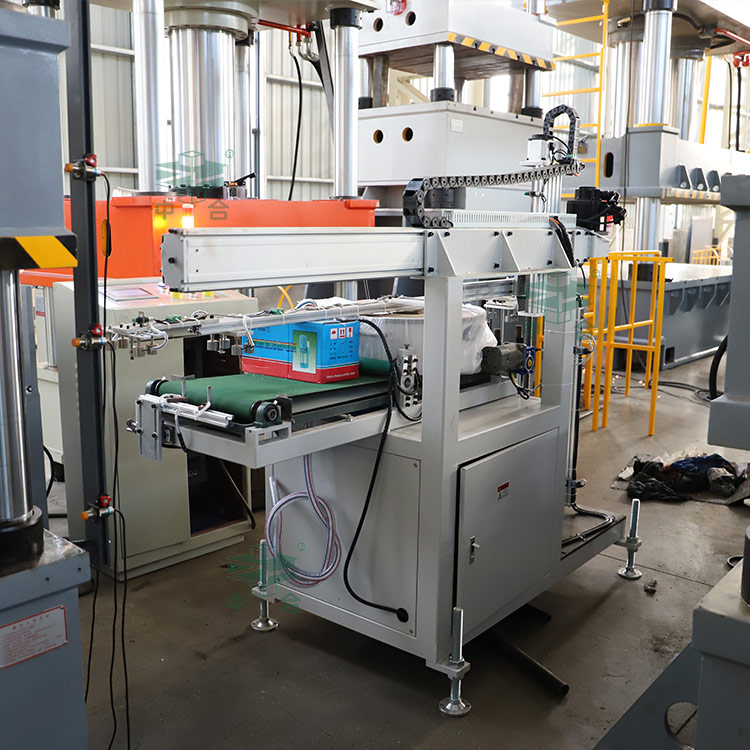

自动上下料装置
400吨四柱液压机性能特点:
1、四柱式结构,经济实用,液压控制采用插装阀集成系统,减少泄露点;
2、动作可靠,使用寿命长,可实现定压和定程两种成形工艺;并具备保压延时功能,工作压力行程可在规定的范围内调节;
3、采用PLC可编程控制器,通过按钮集中控制,可实现手动,半自动,自动三种操作方式;
4、采用先进的液压控制系统,不仅压力稳定,而且可根据实际情况进行调整;
5、400吨三梁四柱液压机装配精度高,保证成型、压制的精度,提高成型产品的品质;
6、设备结构比较紧凑,在满足生产要求的条件下,尽量减小设备的外形尺寸,占地面积小,方便运输;
7、一台设备通过安装不同模具,发挥不同的功能和用途,用于多个行业。
工作方式
1.点动:按相应按钮即产生相应动作,松开则动作停止
2.手动:按相应按钮则产生相应动作直至极限位置
3.半自动:
(1)定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(很后停止)
(2)定程控制:滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(很后停止)
