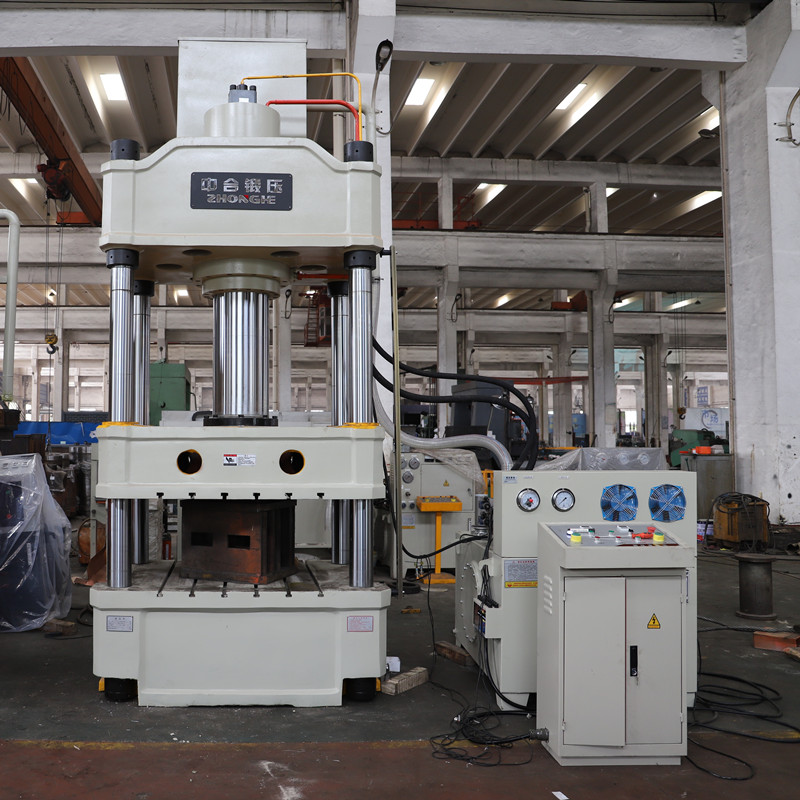

石墨密封圈模压成型液压机
四柱油压机也称:四柱压力机、四柱冲压机,万能液压机。
1、三梁四柱式结构,经济实用;
2、可订做液压机各种型号下顶缸;  3、触屏式工业显示屏;

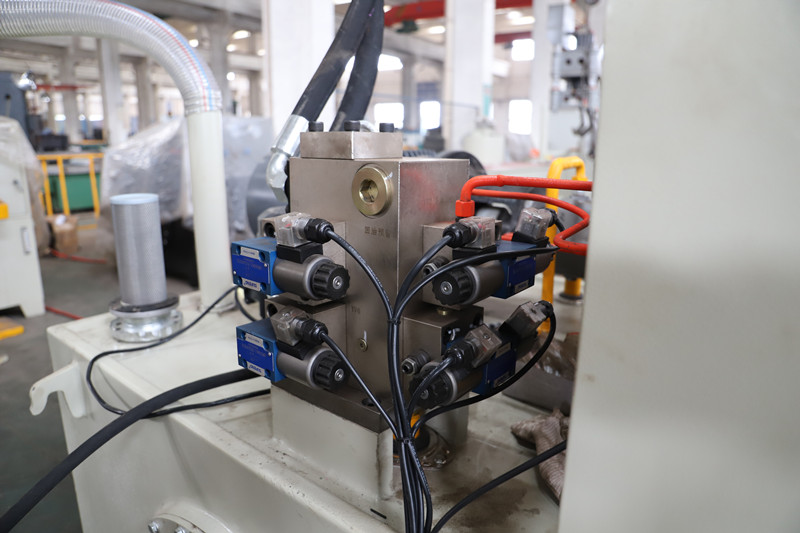

4、液压控制采用插装阀集成系统,减少了泄漏点,动作可靠,使用寿命长;
5、可配置移动工作台、冷却装置、光幕安全保护装置、自动上下料装置、冲裁缓冲装置、滑块安全栓
6、可实现定压、定程两种成型工艺,具有保压延时功能,延时时间可调;
7、采用按钮集中控制,具有调整、手动及半自动三种操作方式;
8、PLC可编程控制系统;             9、快速行程充液装置;
10、20T---5000T可根据客户要求特殊定做。
用途:用于锻压成形外,也可用于矫正、压装、打包、压块和压板等。轴类零件的压制工艺,型材的校准。扣压,轴承类零件的压装,也可用于板材零件的弯曲、争辩、定型、压印、套型、拉伸等工艺。

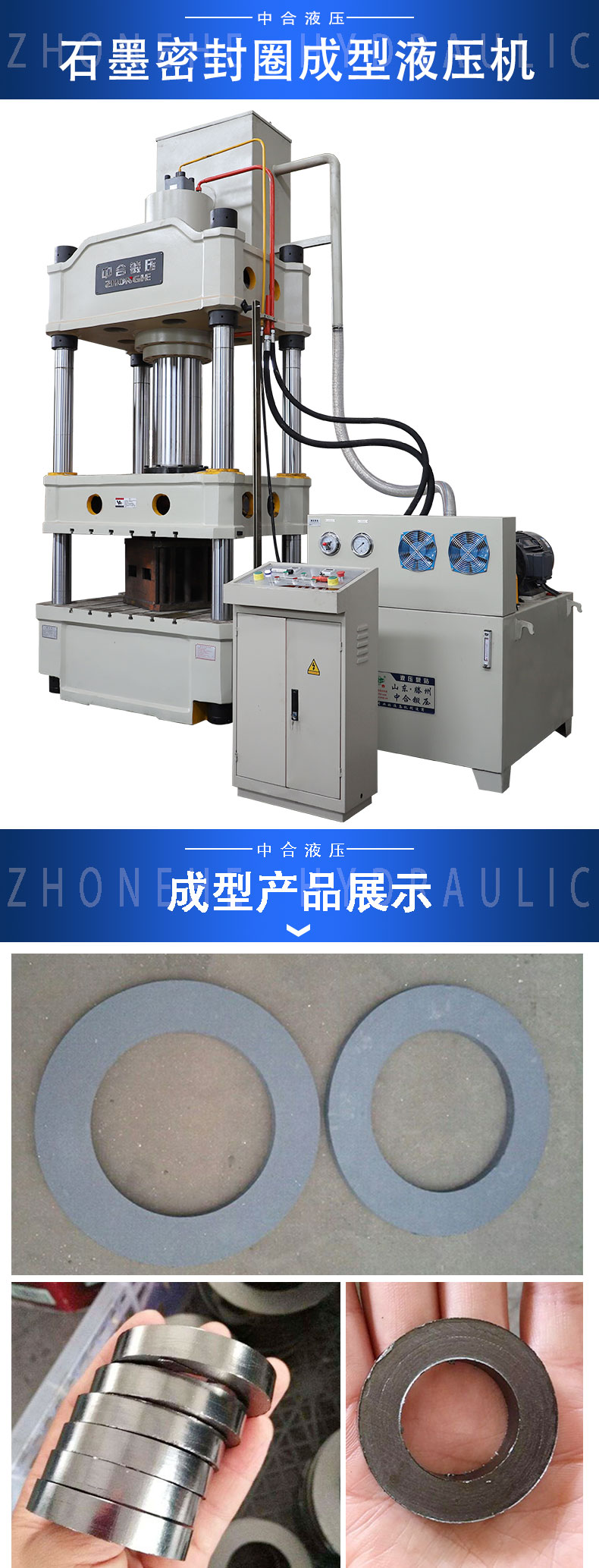

石墨密封圈模压成型液压机(图1)
石墨密封圈成型液压机主机的结构形式及要求:液压机主机由机身、滑块、移动工作台、主缸、液压垫、移动工作台等组成。

1、机身:

采用Q235优质钢板焊接结构,二氧化碳气体保护焊;焊后需经过退火处理充分消除焊接变形和应力,确保焊接件经久而不变形,精度保持性好。

2、滑块:

滑块为钢板焊接箱形结构,滑块底面板为整块钢板,保证足够的刚度和强度。

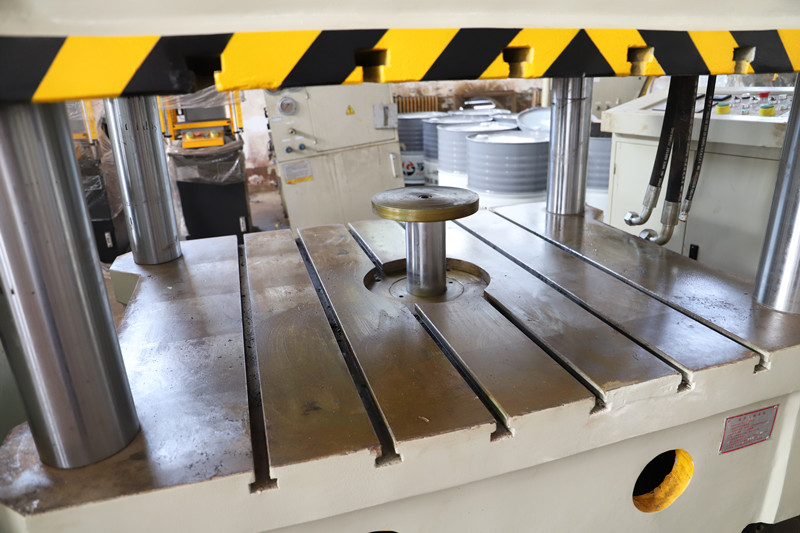

3、移动工作台:

移动工作台为Q235-A钢板焊接结构,焊接后进行消除应力处理,移动工作台面加工“T”型槽及顶杆孔。

4、主缸:

主油缸采用活塞缸和柱塞缸结合的多缸式结构,活塞杆采用优质碳素结构钢锻件,表面经淬火处理以提高硬度;缸体采用优质碳素结构钢锻件,以保证材质的均匀性,油缸密封采用进口材料优质密封圈密封。

5、液压垫缸:

石墨密封圈成型液压机底梁内部设置一个液压垫缸装置,液压垫具有液压垫或顶出器两种功能,可用于在钢板拉伸过程中提供压边力或用于顶出制件。

6、缓冲缸:

石墨密封圈成型液压机按需配备冲裁缓冲装置,由缓冲缸、缓冲系统及相连机构构成,安装于压机底梁上部,用于切边、冲孔等冲裁工艺。冲裁过程中可通过缓冲缸、缓冲系统吸收冲击,消除震动。
