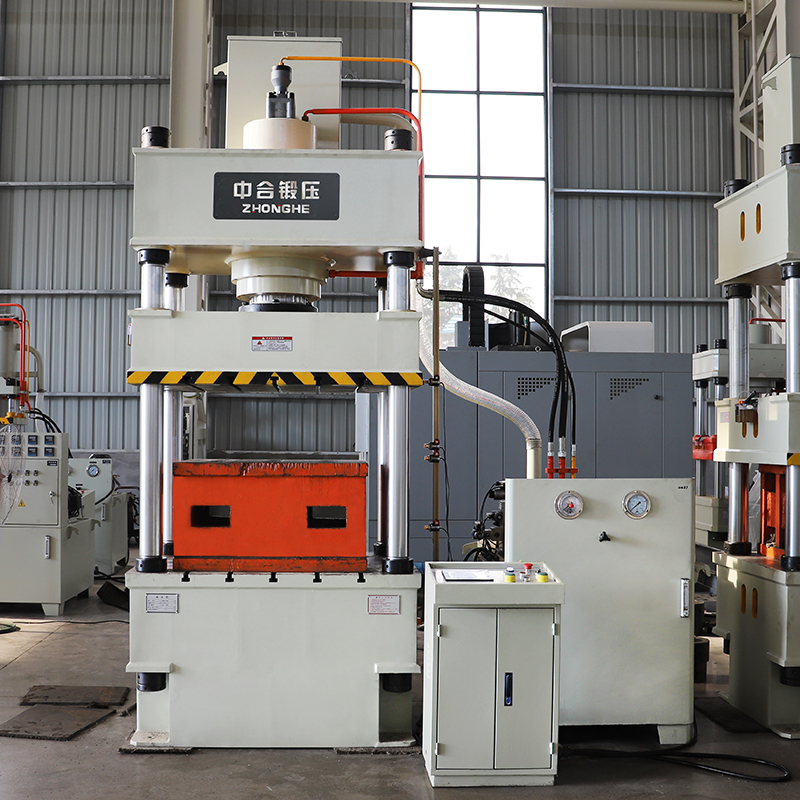

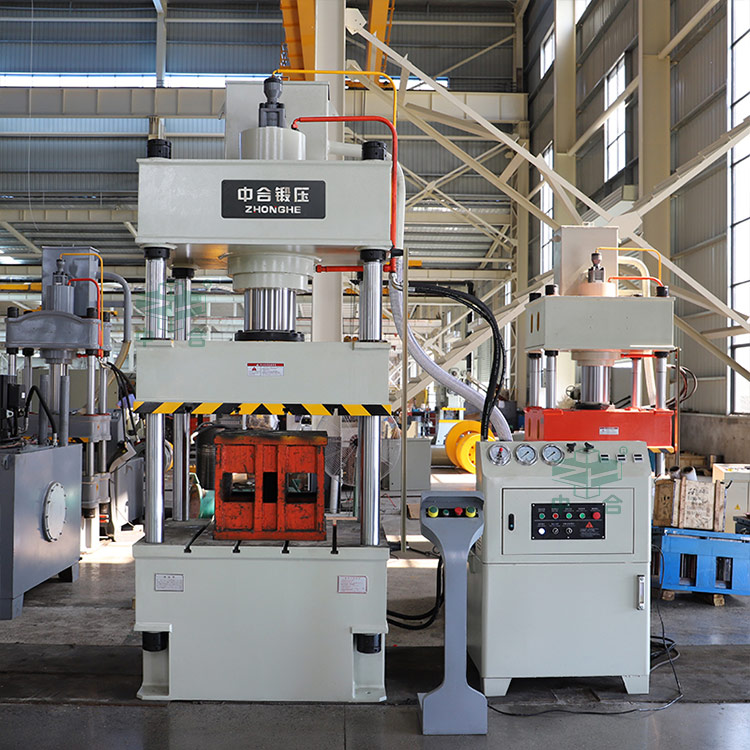

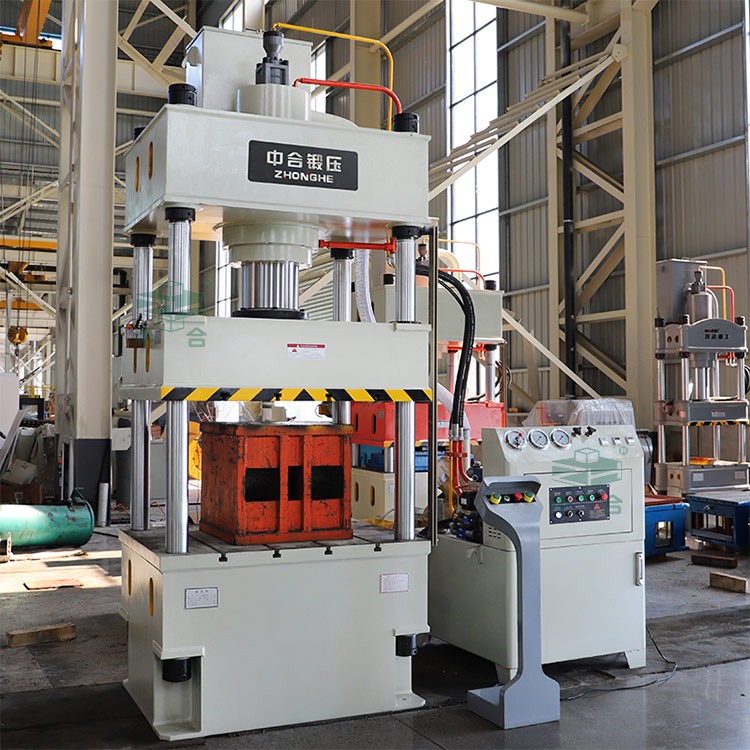

滕州中合锻压液压机厂家生产的200吨四柱液压机又称200吨三梁四柱液压机，主要适用于金属材料的压制工艺，如:金属冲压弯曲、翻边、薄板拉伸和金属零件的压装、校正、冷挤等，还可实现塑料制品、粉末制品的压制成型工艺。200吨油压机结构分为主机、液压传动装置和电气控制装置三部分组成，具有独立的液压传动装置和电气控制箱，可以在操纵台集中控制，实现调整、手动和半自动循环三种操作规范。工作压力、工作速度、行程范围等可根据工艺需要进行调节，并能完成顶出和拉伸工艺两种动作。
200吨四柱液压机_200油压机的结构：
1、主机
200吨油压机主机部分包括机身和油缸。
（1）机身
200吨油压机机身由上横梁、下横梁、滑块、立柱及螺母等组成，上、下横梁用四根立柱及螺母紧固地连接在一起，组成一个刚性的框架。滑块以立柱为导向，沿立柱上下滑动。滑块的上下导套，配有防尘圈，防止尘垢划伤柱面。在滑梁及下横梁上，开有T型槽（具体尺寸需方提出）。立柱螺母可调节工作台面的不平衡度及工作台与活塞的不垂直度。大件均采用大型数控落地镗铣床和高精度数控龙门刨铣机床的精密加工，三梁四柱结构经计算机优化，进行有限元分析，设备强度性高，且外形美观。
（2）油缸
主缸采用活塞缸结构，用螺栓固定在上横梁中心孔内。缸体经过滚压处理，活塞杆经过调质，表面经过镀硬铬抛光处理，耐磨、美观、耐腐蚀。
2、液压控制系统
（1）200吨油压机的液压装置
①液压动力站安装形式：安装在主机右侧面地上，尽量减小噪音。
②液压动力站装有油的过滤装置。隔板将吸油区和回油区分开，加油口有过滤器，保证液压油清洁度。
③油箱液面高度由液体液位计显示。
④油缸充液系统：充液阀安装于油缸底部，结构是常闭自吸式，滑块快速下行时，靠自重下降吸开充液阀，从充液油箱吸油。
⑤管路选耐高压无缝钢管，管头处采用高压油管连接。
（2）200吨四柱液压机的液压控制系统
①液压系统工作压力为25MPa ，元件额定压力为31.5MPa 利于提高液压系统零部件的寿命。
②高压主油泵选用国产优质——轴向柱塞泵，由电机驱动。通常主油泵电机组卧式安装。
③液压控制系统采用二通插装阀集成系统。具有油阻小、通流量大、抗污染、响应快、安全可靠性高以及控制方式灵活和维修方便维修方便等优点。
④二通插装阀集成设计，布局合理，便于制造，非常方便调试和维修。
⑤液压控制系统分别实现下列主要功能：
a）泵头控制回路——由单向阀、溢流阀组成，实现系统建压和控制主泵过载、卸荷。
b）主缸加压回路——由二通插装阀及其先导电磁控制，实现压机加载力的无级调节。
c）压力设定回路——由主系统压力阀调节，实现顶出缸的动作。
3、电器控制系统
200吨四柱液压机的主控系统采用集成电路控制器，操作柜上安装各种按钮，操作柜放置在液压机旁边的车间地面上，便于操纵和观察。
（1）电气系统主控，可实现液压机各种工艺动作循环；本机设有手动、半自动两种工作方式，采用转换开关转换。
（2）动力部分：控制总电源及各部电机的起停及保护开关。
（3）控制部分：可完成该机的全部动作的控制操作。操作面板同时设有主机各部分动作的操作按钮和功能转换开关、各部电机的起停按钮。
200吨四柱液压机_200吨油压机的安全保护：
1、机械保护
（1）电动机和旋转件有旋向标志。
（2）滑块下边缘有斑马线警示。
2、液压保护
系统溢流阀，防止超压。
3、电器保护
（1）电动机采用热继电器保护。
（2）控制电路保护采用低压断路器。
（3）“急停”按钮
（4）滑块下死点有超程开关保护。
（5）安全可靠的接地装置。
200吨四柱液压机_200吨油压机的参数（仅供参考）：
滕州中合锻压液压机厂家专注于液压机油压机定制、四柱液压机、四柱油压机、伺服液压机、框架液压机、龙门液压机等机械设备的研发、设计、制造、销售于一体的一站式液压机厂家，服务于浅拉伸成型、深拉伸成型、热压成型、冷挤压成型、粉末成型、压装校直等领域。全国订购咨询热线：徐经理13963280040
