800吨三梁四柱液压机是滕州中合锻压根据客户需求定做的一款封头拉伸专用液压机,也称为封头拉伸液压机,采用三梁四柱结构带有压边缸形式,机器结构简单,容易上手,关键是机器前期投资成本少,是广大封头制作厂家用得起的设备。
本机适用于各类压力容器封头的冷、热成型压制,其工作压力、压制速度、行程等参数也可以根据工艺需要进行调整。800吨三梁四柱液压机具有快速、应用范围灵活、可靠性高、经济适用的特点,能够确保零部件的质量、易用性和产出率。
封头拉伸液压机_800吨三梁四柱液压机车间实物展示:

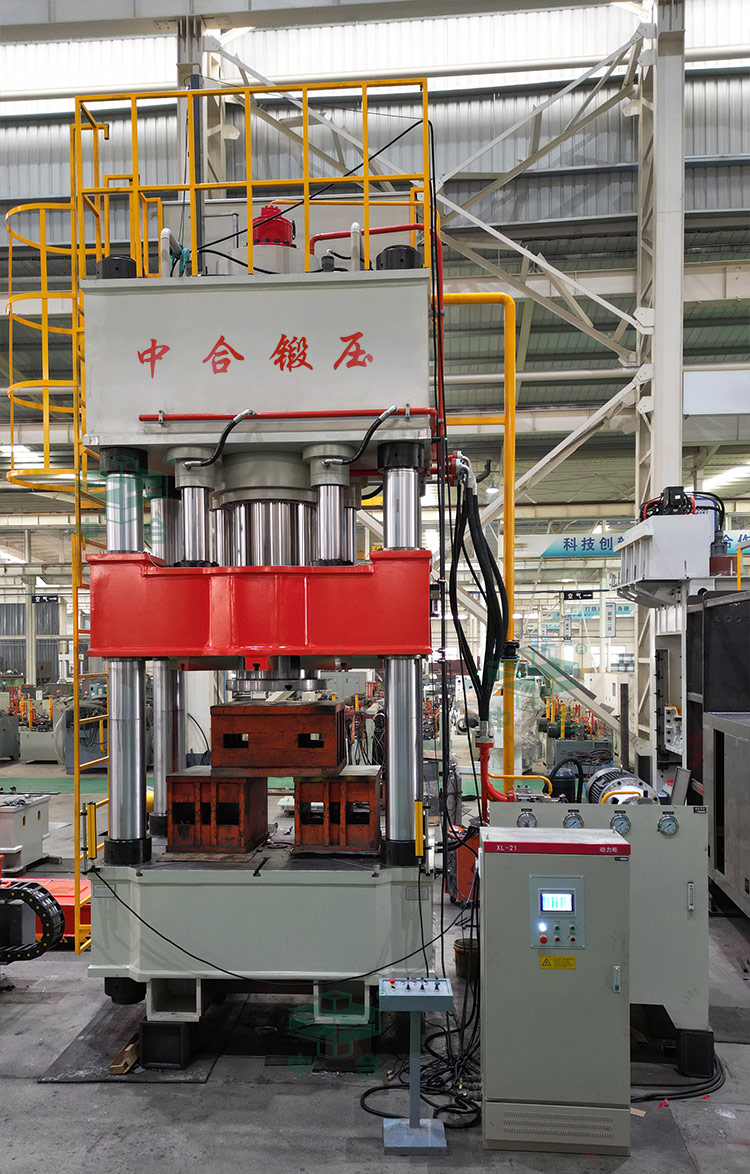

800吨封头拉伸液压机车间实物

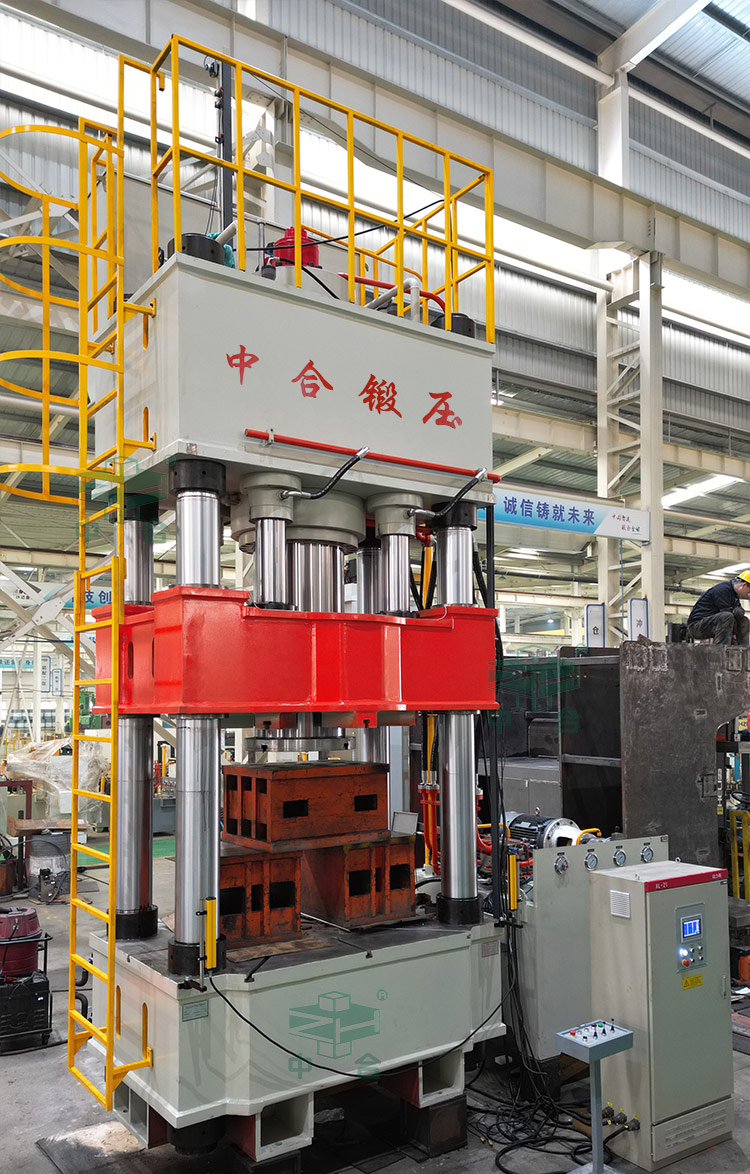

800吨三梁四柱液压机带压边缸
封头液压机(封头拉伸成型压力机)的主要特点是主油缸(即拉伸缸)连接在上梁且穿过滑梁中间预留的通孔,与滑梁不相连,作用在料板上形成拉伸力;而滑梁在压边油缸的推动下,通过压边模具对料板形成压边力。压边油缸数量一般为4个、6个、8个、12个等,通过法兰与滑梁连接。

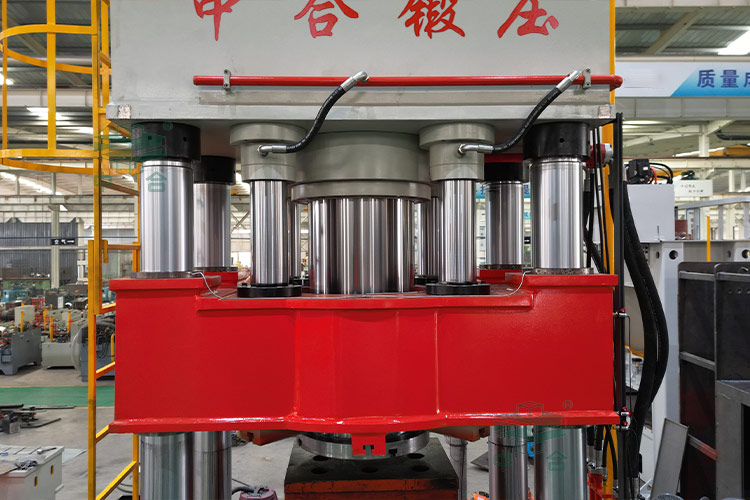

压边缸

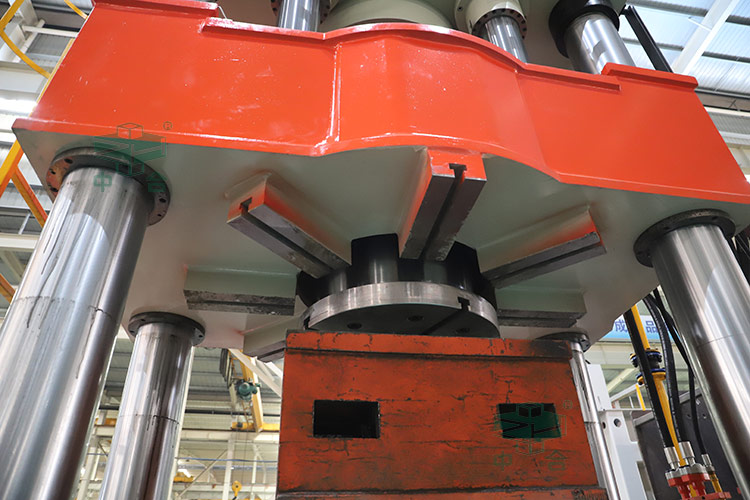

封头液压机细节
本机具有独立的动力机构和电气系统,并采用按钮集中控制,可实现手动,半自动、自动三种操作方式。可实现定压及定程两种压制方式。电气控制系统采用了PLC可编程控制器控制,可实现机床各种工艺动作循环。该系统控制更为灵活,动作准确可靠。

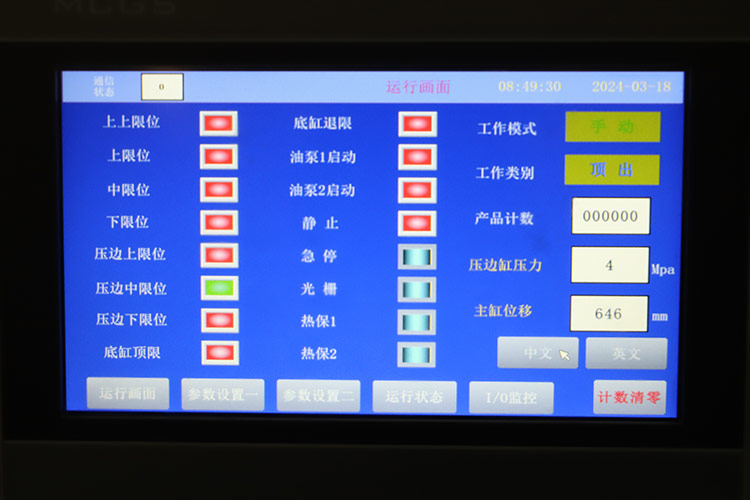

PLC显示屏

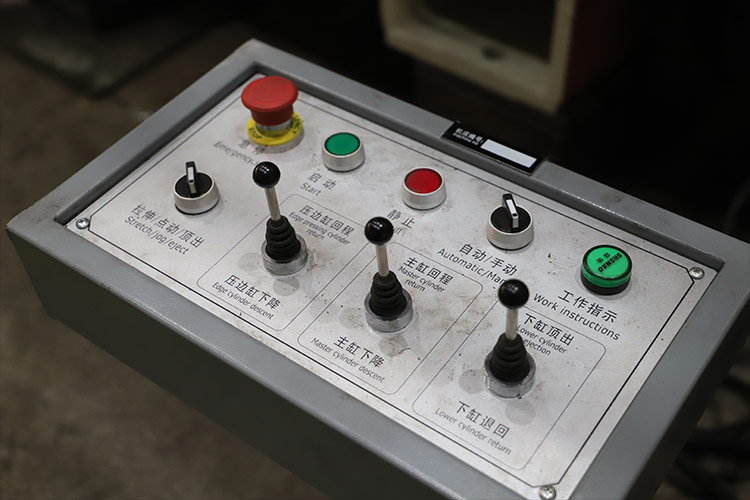

按钮控制台
封头拉伸液压机的特点:
1、四柱式结构,整体强度高,拆卸模具方便;
2、拉伸力与压边力可单独设定,成形过程可控;
3、工作压力、工作速度可根据客户工艺自由调整,适合多种规格封头批量生产;
4、液压控制采用插装阀集成系统,减少了泄漏点,动作可靠稳定,使用寿命长;
5、封头拉伸液压机采用PLC控制系统,结构紧凑,工作灵敏、可靠,柔性好;
6、采用先进的液压传动系统,性能稳定,压力可调,通过跟换模具的方式,来实现生产不同形状和规格的封头,是一款用途广泛的四柱液压机。
封头拉伸液压机的工艺动作顺序为:主油缸下降与料板接触,不加压→压边缸下行,带动滑梁和压边模具压住料板并保压→主缸加压进行拉伸→主缸泄压→压边缸泄压回程→主油缸回程→顶出缸顶出脱模→顶出缸退回原位。
封头拉伸液压机也称为封头拉伸机,是拉伸机常用功能之一,多采用三梁四柱式带压边缸结构,适用于不同厚板的拉伸、弯曲、精整、校正等工艺,配合不同规格的模具,可完成不同型号大小的封头拉伸制造。常用315吨、800吨、1250吨、1600吨、2000吨、2800吨、3600吨等。
