2500吨封头拉伸液压机_2500吨封头四柱油压机

封头拉伸专用液压机主要采用45号钢板焊接件,经回火震动时效处理, 机架设计经有限元分析,具有高刚性、高精度。确保了机器变形量小的特点,使用更方便。也可特殊定做前后移动的工作台。其性能特点:

1、封头由模具直接拉伸成型,是目前比较先进的工艺;

2、压制平稳、厚薄均匀一致、几何尺寸标准,圆度误差为±1.0mm,拉伸成型后、表面非常光洁、且强度增加,属于冷加工;

3、操作简便、自动化程度高,生产效率高,成型后没有毛边,尺寸一致,焊接工艺性好;

4、整机设备、液压能转换、无噪音、无级变速、设备耐用,使用寿命长;


2500吨封头拉伸液压机_2500吨封头四柱油压机是河北客户定做的一台封头拉伸液压机,设备造型大方、美观,结构紧凑,操作简单可靠,维护方便。2500吨拉伸液压机设备适用于金属板材的冷压弯曲、拉伸成形等工艺,是生产大型封头、拉伸圆筒、大型金属容器的专用设备。滕州中合锻压液压机厂家设计生产的这种封头液压拉伸机的结构有效的提高了封头加工效率、质量和减轻了工人的劳动强度。


中合锻压大型不锈钢封头拉伸成型四柱油压机属于冷压拉伸机,由封头行业知名设计师侯一江老师主导设计。其特点:

1、可做到压边力:拉伸力=1:1的要求。扩大机器的使用范围。设有压边梁和拉伸梁,利用拉伸力随压边力浮动的柔性控制,达到控制厚板冷拉伸的延伸曲线;

2、快速换模装置,压边模锁紧装置,可提高换模效率操,降低模具的成本,简化压边模工艺;

3、自动送料装置,可提高封头的生产效率;

4、带有内顶缸顶出后旋转功能,可以满足封头在加工过程中涂油工艺,并备有外顶缸扩大了压机脱模功能;



封头生产设备

封头成型液压机

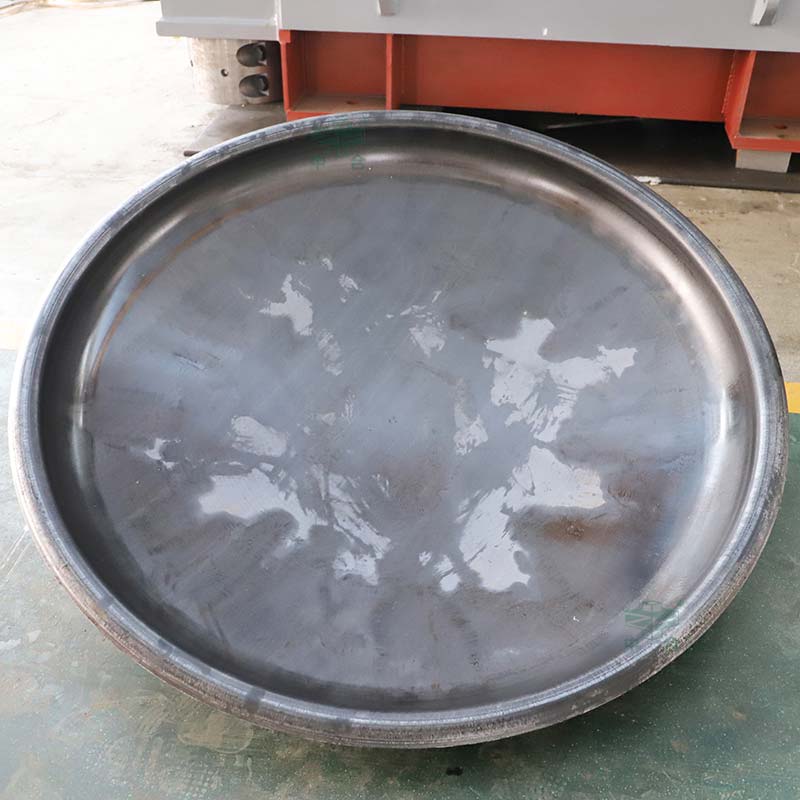

不锈钢封头

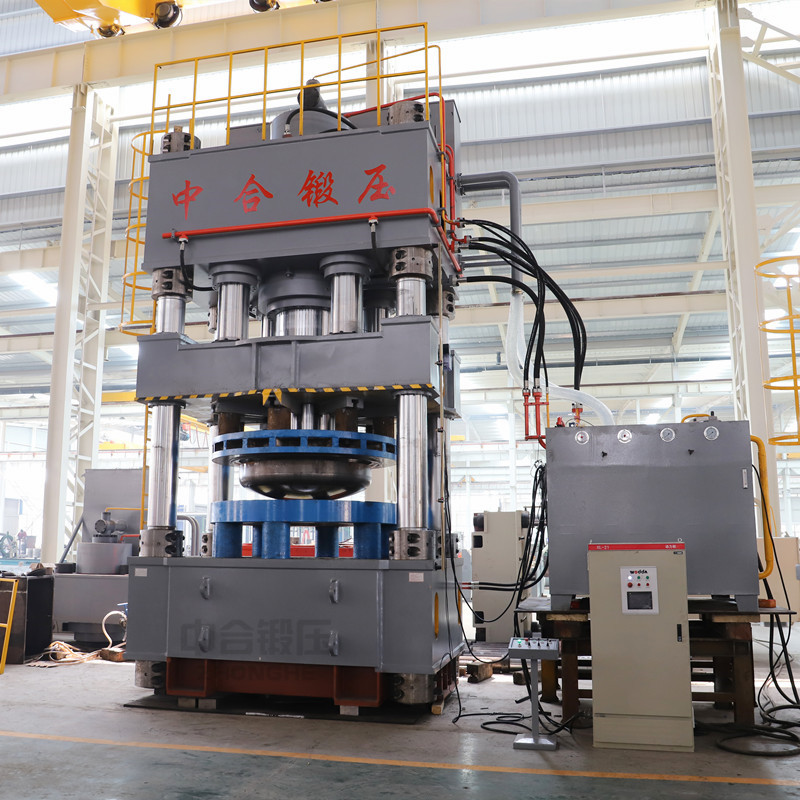

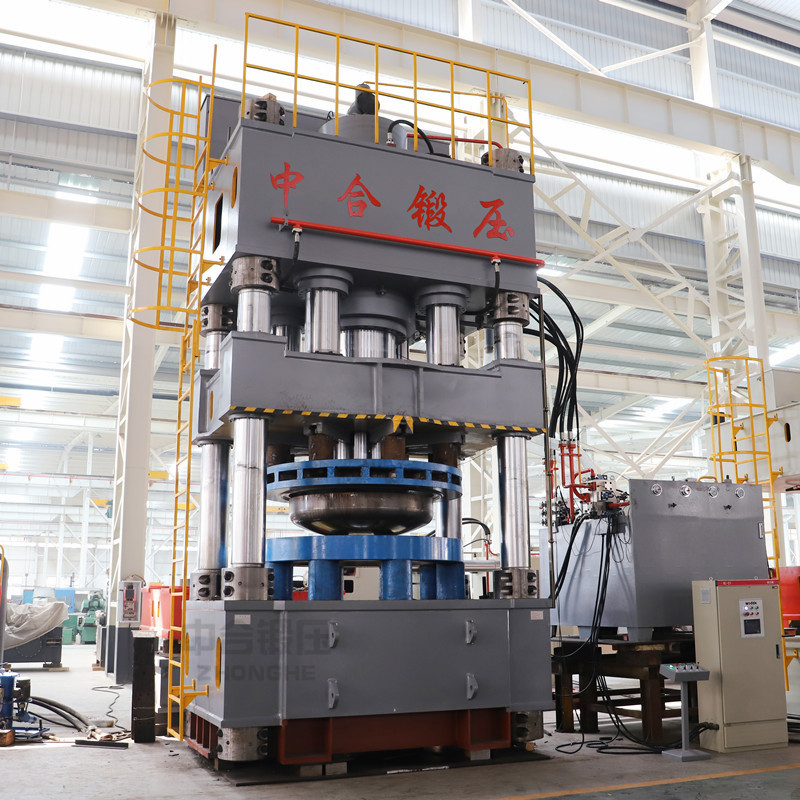

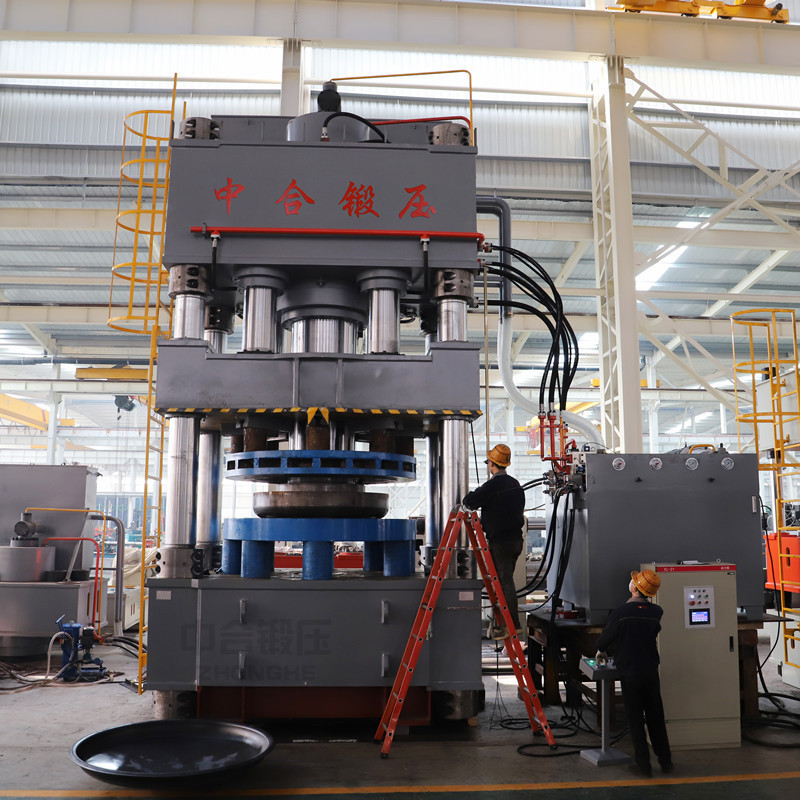

2500吨封头拉伸成型液压机(图4)


一、主机身

封头拉伸成型液压机的机身部分采用三梁四柱液压机结构,利用3D建模和计算机有限元分析技术设计。主油缸和四个(或者六个.八个)压边缸均安装在上横梁,主油缸为拉伸缸,通过滑梁上预留的通孔,并连接活塞头;压边缸与滑梁相连,通过滑梁带动环形压边模具产生压边力。因此也被业内称为非抵消式封头拉伸机。

封头拉伸成型液压机,拉伸力和压边力在0~25MPa范围内可根据工艺要求进行调节,拉伸力可随压边力进行柔性浮动,使封头成型效果更加符合生产要求:厚薄均匀,几何尺寸标准,圆度误差在±0.1mm以内,表面光洁,不起皱.…

二、液压系统

封头拉伸成型液压机的液压系统采用二通插装阀集成控制,结构紧凑,安装维修方便,且动灵敏可靠,传动率高,密封性好;液压控制采用比例控制,压力输出精度高,拉伸过程稳定,噪音低。


三、电控系统

封头拉伸成型液压机的电控系统采用伺服+PLC控制,配备日本欧姆龙工业触屏式显示器,可以触屏读取和设定各项参数,并与高精度压力传感器和位移传感器相联,能够实现手动和半自动两种操作模式,全面考虑到各种生产工艺环节要素,实现生产效率和人性化双赢。

封头拉伸成型液压机还配有油温检测装置、强制循环冷却系统(可以保证压机在油温控制55℃以内)、自动油位检测装置、安全急停装置、防误操作停止系统等,还可以根据需要配备快速自动送料装置、换模装置、压边模锁紧装置和可移动工作台,从而提高换模操作过程中工人的换模时间,提高效率,降低模具的成本及工人的劳动强度,简化了压边模工艺。还可以配置下顶缸顶出后旋转功能,满足封头在加工过程中的涂油工艺。

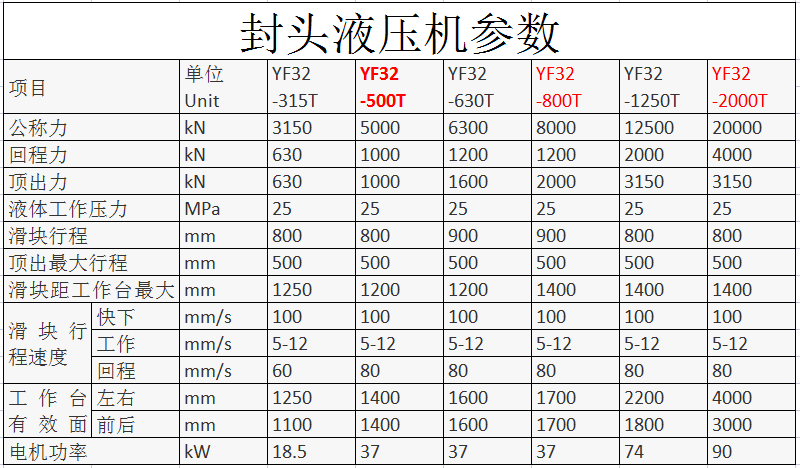

2500吨封头拉伸液压机参数(仅供参考):


315吨封头拉伸成型液压机(图5)

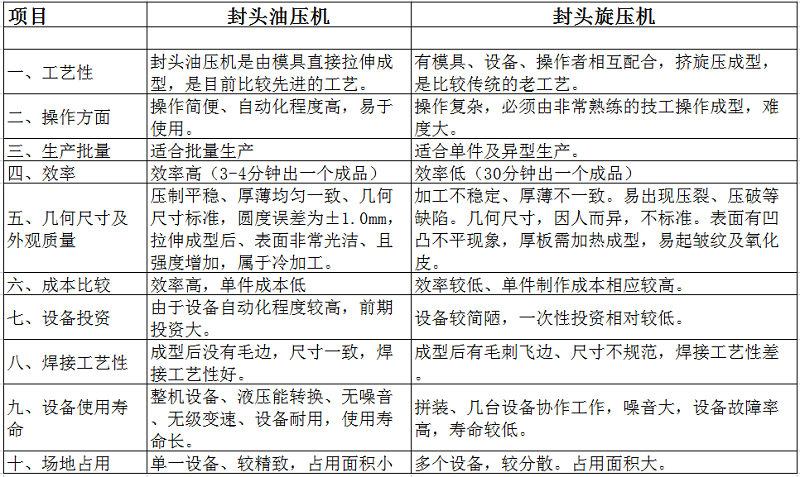

与传统旋压机的特点比较:

315吨封头拉伸成型液压机(图6)
