2000吨框架式液压机也称2000吨框架式油压机、2000吨龙门框架压力机,常用于金属板材冲压、复合材料模压、模锻件锻造、汽车覆盖件拉伸等。框架式液压机相较于四柱液压机,结构强度更高,机身稳定性更好,尤其在汽车配件、复合材料等领域有着显著的应用优势。
2000吨框架式液压机采用四角八面导轨导向结构,刚性好,抗偏载能力强;机身采用钢材焊接而成,经回火震动时效处理, 机架设计经有限元素分析,具有高刚性、高精度,并采用液压预紧。2000吨框架式液压机液压系统采用二通插装集成阀;整个系统工作稳定、可靠、使用寿命长、泄露点少、故障点少。电器系统采用“PLC”可编程控制器控制,并可根据用户要求配置比例调压、行程数显、光电保护装置及移动工作台(方便更换模具)。

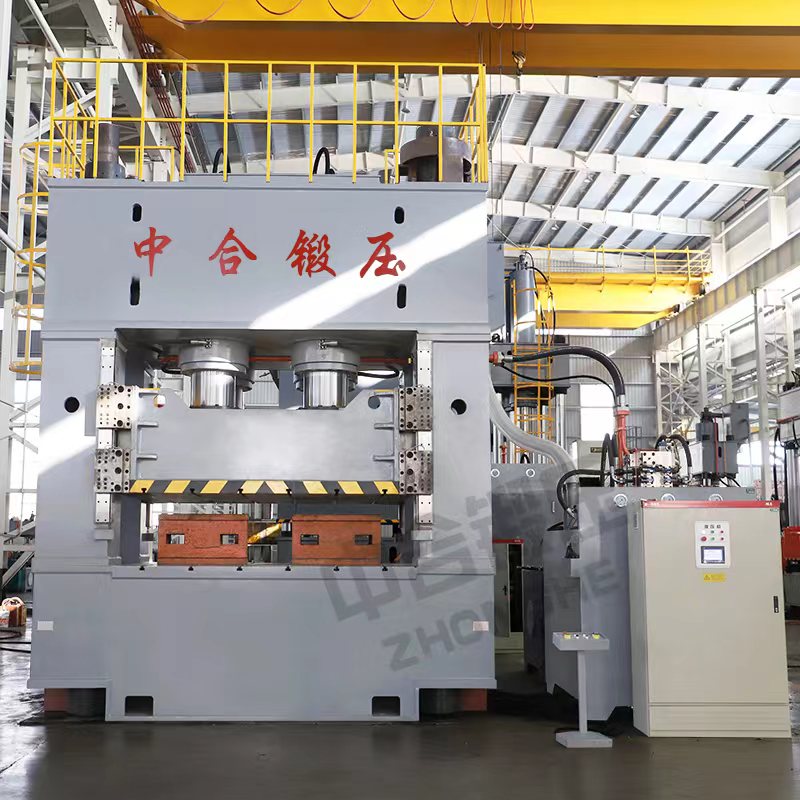

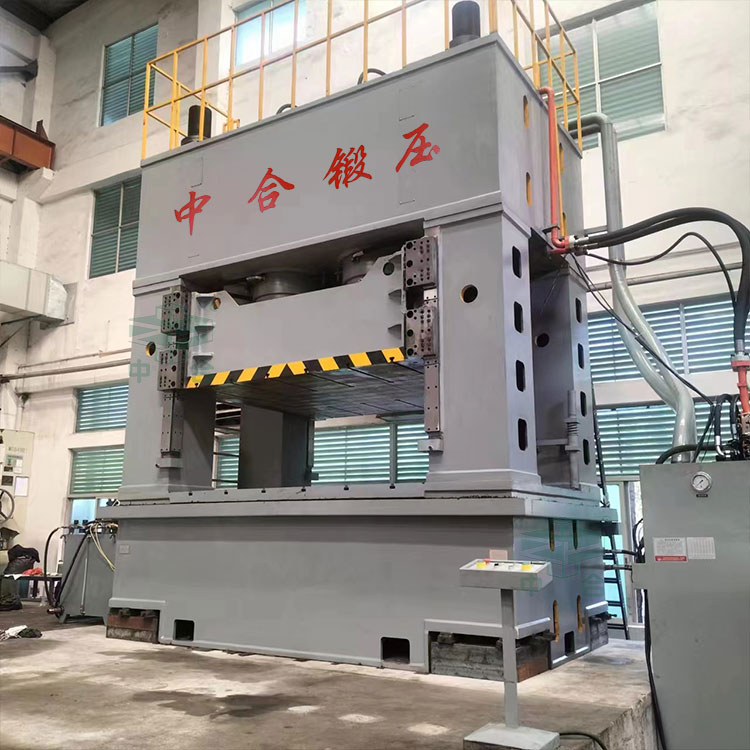

2000吨框架式液压机_伺服液压机车间实拍图:
2000吨框架式液压机

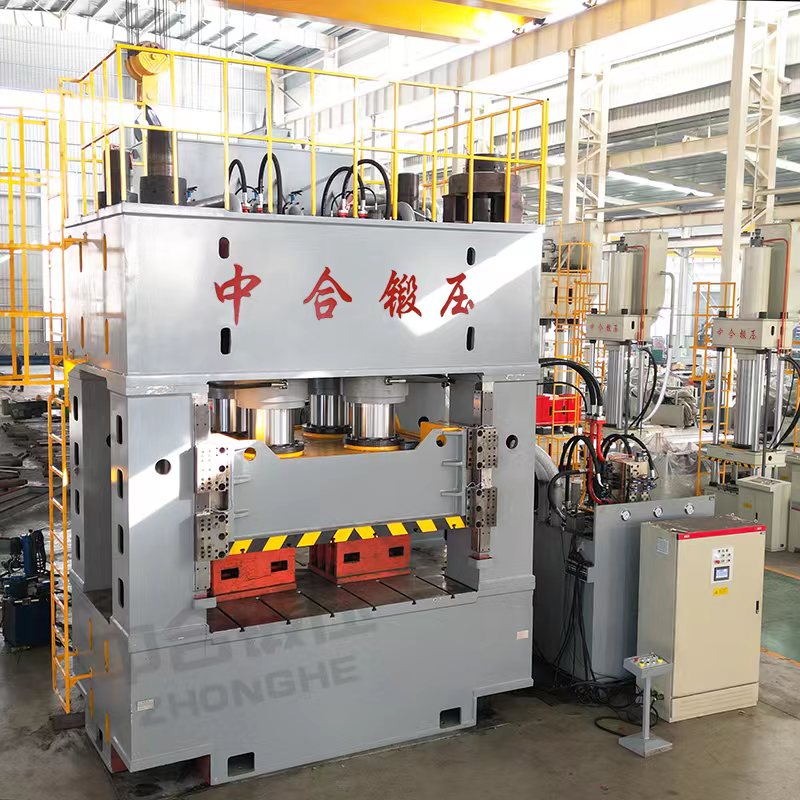

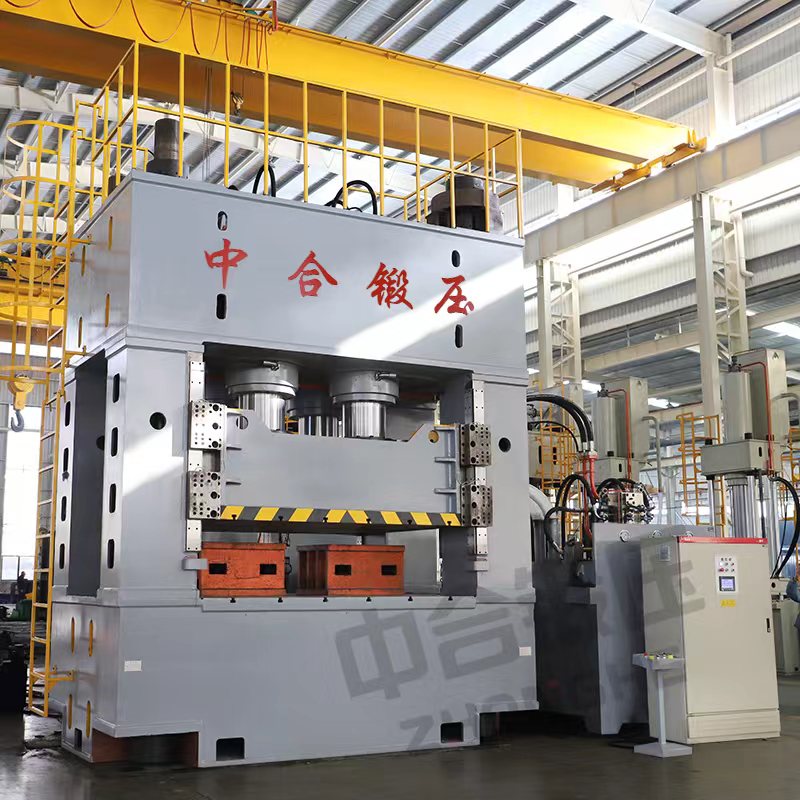

2000吨伺服液压机车间实物图
2000吨框架式液压机主要技术参数:
设备型号:YQ34-2000T
公称压力:20000KN
系统压力:25Mpa
滑块行程:600mm
开口高度:1000mm
台面尺寸:2800*2400mm
注:以上参数仅供参考,机器实际参数请以滕州中合锻压徐经理13963280040(微信同号)技术方案为准。
可选配附件:移动工作台;冲裁缓冲装置;光电保护装置;行程、压力、速度数显、数控装置、触摸式工业显示屏、液压系统加热、冷却装置;打料装置;滑块安全栓;模具加热及温控装置;换模用浮起导轨和滚动托架。
2000吨框架式液压机(PLC)
伺服电机
2000吨框架式液压机也是一款高性能伺服液压机,采用伺服电机驱动主传动油泵,减少控制阀回路,对压力机滑块进行控制的一种节能环保型油压机,具有响应速度快、负载大、功率大等优点。该机器结构设计经由有限元素分析,采用全钢板焊接结构,经振动时效处理使机械变形量小,具有高刚性、高精度,压力可调,行程可调。
2000吨框架式液压机结构特点:
1、机身采用计算机优化设计,全钢板焊接的框架式结构,精度保持性好;
2、液压控制采用插装阀集成系统,减少了泄漏点,动作可靠,使用寿命长;
3、可实现定压、定程两种成型工艺,具有保压延时功能,延时时间可调;
4、四角八面导轨,导向精度高,抗偏载能力强,并采用集中润滑;
5、可配置移动工作台、冲裁缓冲装置、光电保护装置、打料装置、滑块安全栓等;
安全保护装置:
1、设置急停按钮,按下急停按钮,压力机立即停电静止。
2、滑块在上、下限位处均设有限位开关。
3、在活塞式油缸下腔设置液压支撑保险回路。
设备工作环境:
1、液压机的电源:三相380v 50HZ
2、工作环境温度:0~40℃
